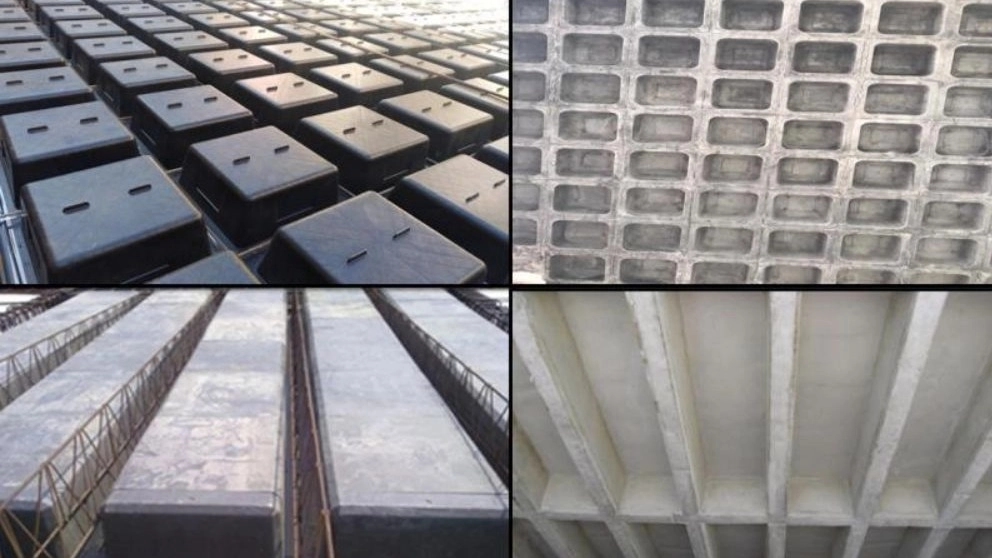

قالب های وافل

قالب وافل یک طرفه

♻️قالب وافل یک طرفه ابزاریست که برای ساخت سقف بتنی به طور موقت در اسکلت سقف تعبیه میشود و در پایان کار و پس از اتمام بتن ریزی از سقف خارج میشود. در روش سقف وافل یک طرفه فشار و انتقال بار در یک راستا منتقل می شود در واقع سیستم باربری این روش چیزی شبیه به سیستم سقفی تیرچه بلوک است.به عبارت دیگر وافل یک طرفه همان تیرچه یک طرفه می باشد که به جای استفاده از یونولیت از قالب های غیرماندگار پلاستیکی استفاده می شود.سقف وافل یک طرفه در مقایسه با سقف وافل دوطرفه به علت مصرف میلگرد و بتن کمتر ، کم هزینه تر است اما عملکرد ضعیف تری نسبت به وافل دوطرفه دارد.

قالب وافل دو طرفه

♻️در مکانیزم استفاده از قالب های دوطرفه نیز همانند قالب های یک طرفه عمل میشود یعنی در این روش هم پس از اتمام کار و پایان مرحله ی بتن ریزی قالب های دو طرفه از سقف خارج می شوند . قالب دوطرفه به گونه ای طراحی شده است که انتقال بار را در دوجهت متعامد انجام می دهد واین به دلیل ساختار مربعی شکل این قالب ها است.قالب دو طرفه وافل جز قالب های مناسب برای سقف های بتنی است که از نظر مزیت هایی از قبیل قیمت ، زیبایی ، موارد اجرایی و …. قابل رقابت با سایر سیستم های سقف می باشد.

تفاوت قالب وافل یک طرفه با دوطرفه

♻️ساده ترین تفاوت این دوقالب در ظاهر و شکل ساختاری آنهاست که به دو صورت مربعی و مستطیل شکل است . قالب یک طرفه دارای طول بیشتر و مدولار بوده در حالی که قالب های دوطرفه مربع های ساده ای هستند که در برخی موارد دارای طرح های خاص می باشند. این قالب ها از لحاظ قیمت گذاری نیز متفاوت از یک دیگر هستند به صورتی که قالب های یک طرفه اصولا به صورت مترمربع و قالب های دوطرفه تعدادی به فروش میرسند . هزینه ی اجرای سقف وافل دوطرفه نیز به مراتب بیشتر و عملکرد قوی تری هم نسبت به سقف وافل یک طرفه دارد.
