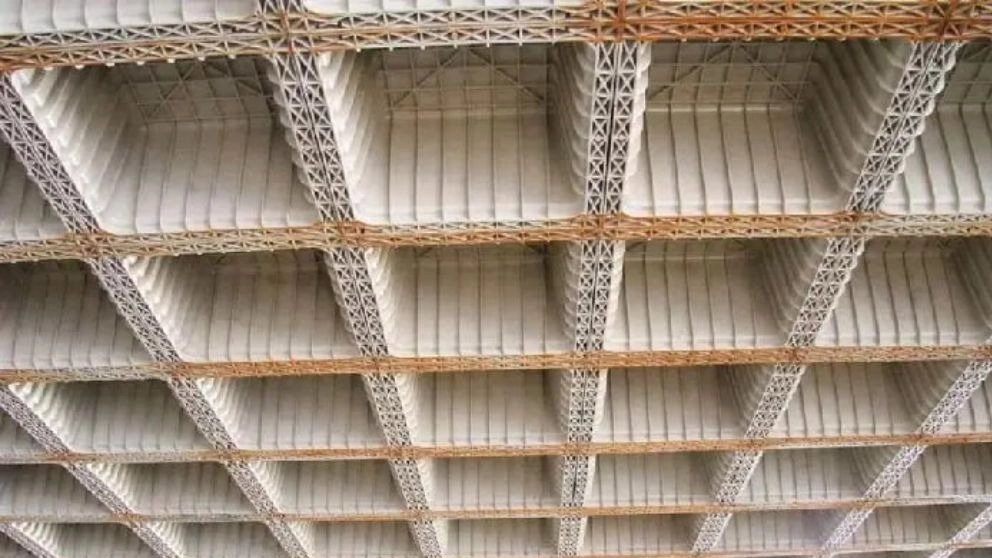

♻️به طور کلی می توان گفت طراحی سقف وافل مستلزم رعایت یک سری اصول و قواعد است:
♻️کنترل فاصله ی مرکز به مرکز تیرچه ها و تناسب بندی طبق آئین نامه های اجرایی ♻️کنترل ضخامت سقف با توجه به خیز بلندمدت و کوتاه مدت ♻️طراحی آماتورهای سقف با در نظرداشتن بار سقف ♻️کنترل برش یک طرفه و دو طرفه ♻️طراحی و کنترل تیرهای میانی ♻️کنترل دیتیلینگ سقف برای دست یابی به شکل پذیری مورد انتظار
طراحی سقف وافل یک طرفه
♻️اساس طراحی سقف وافل یک طرفه با سقف تیرچه یونولیت یکسان است و معمولا برای طراحی این سقف ها از جدول طراحی استفاده میکنند.
♻️در صورت تایید مهندس ناظر پروژه می توان سقف هایی که برای تیرچه یونولیت یا تیرچه بلوک طراحی شده اند را با قالب های وافل جایگزین کرد که در این حالت بتن به صورت یکپارچه ریخته می شود و تیرچه ها به صورت در جا اجرا می شوند.
طراحی سقف وافل دوطرفه
♻️هدف از طراحی این نوع از سقف ها رفع نیاز معماری به دهانه های بلند و یا نیاز سازه ای به بارگذاری سنگین انجام می شود. در این روش با به کارگیری یک سری ساده سازی ها مانند دال مسطح قابل مدلسازی و طراحی است . در واقع با به کارگیری الزامات آئین نامه ای و استفاده از روش قاب معادل(EFM) طراحی سقف وافل دو طرفه آسان می گردد.
اجرای سقف وافل یک طرفه و دوطرفه
♻️اجرای سقف از اصلی ترین و مهم ترین قسمت های اجرای یک پروژه است که درصورت عدم رعایت قوانین و ضوابط مربوطه میتواند زیان بار باشد.مراحل اجرای سقف وافل را بیان میکنیم:
♻️زیرسازی سقف به وسیله ی قراردادن پایه های اطمینان (جک های فلزی ، داربست ،اسکافلد)
♻️اجرای تیرها
♻️چیدمان قالب های وافل
♻️آماتوربندی سقف وافل
♻️بتن ریزی سقف وافل ♻️قالب برداری
